Recevoir les bonnes dimensions d'une courroie pour votre lecteur TD

La courroie est coupée, distendue: vous avez des doutes sur les dimensions de la courroie ?

Avant de commander, faites une demande de sélection, vous recevrez la référence à sélectionner adéquate à votre lecteur TD.

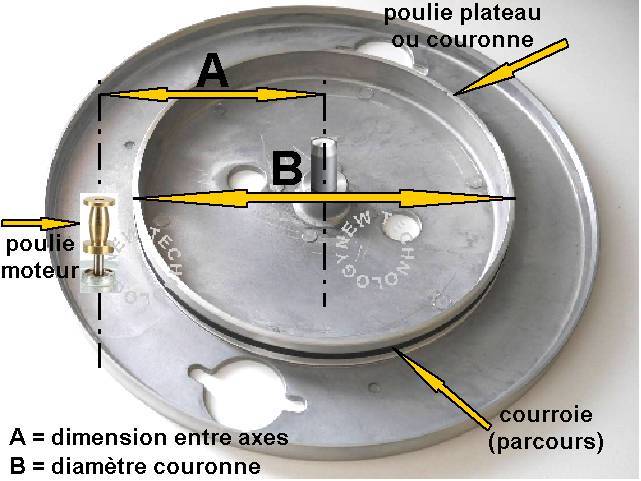

- la cote A = la dimension entr'axe moteur/plateau en mm
- la cote B = le diamètre de la "poulie" (chemin de roulement de la courroie) plateau en mm




A l'aide de ces paramètres, avec nos gabarits, nous serons en mesure de vous communiquer la courroie à commander, pour avoir un montage parfait, avec une tension de la courroie ajustée.

A l'aide de ces informations, votre choix sera pertinent, et sans erreur sur notre site.


Si la courroie est cassée mais pas distendue:
mesurez la longueur de la courroie à remplacer (en millimètres) vous divisez cette longueur par 3,1416 vous obtenez le diamètre de la courroie en mm.
Si la courroie en caoutchouc est distendue par le vieillissemnet ne pas utiliser cette méthode.

NOTES:
Pour prendre les mesures des sections, utilisez un pied à coulisse au 1/10ème

Courroie section carrée :
Diamètre X coté
(en millimètres)




Courroie section rectangulaire - courroie plate :
Diamètre X épaisseur X hauteur
(en millimètres)
